電動卡箍球閥屬于卡箍連接球閥的一種。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出
電動衛生級快裝球閥，本產品外形美觀，材質304？316，表面精度高，密封可靠，結構緊密，安裝方便，備有現貨
- 顏色分類: φ19 φ25 φ32 φ38 φ45 φ51 φ57 φ63 φ76 φ89 φ102 φ133 φ159 其他規格
- 連接方式: 快裝式 焊接式 螺紋式
- 材質: 304 316L
- 結構形式: 浮動球球閥
尺寸:1"
|
產品規格
|
1 1/4",1 1/2",1"
|
|
|
最大工作壓力
|
1.4MPa
|
|
|
流通介質
|
水、空氣
|
|
|
額定電壓
|
|
|
|
靜態電流
|
≤200MA
|
|
|
開關的時間
|
≤15S
|
|
|
壽命
|
70000次
|
|
|
閥體材料
|
SS304/SS316
|
|
|
執行器材料
|
工程塑料
|
|
|
環境溫度
|
-15℃～50℃
|
|
|
液體溫度
|
2℃～90℃
|
|
|
手動方式
|
不帶手動
|
|
|
線路控制方式
|
可選
|
|
|
閥球
|
SS304/SS316
|
|
|
墊座
|
PTFE
|
|
|
密封件
|
FKM
|
|
|
閥開關指示窗
|
帶
|
1、紅線、黑線接電源。

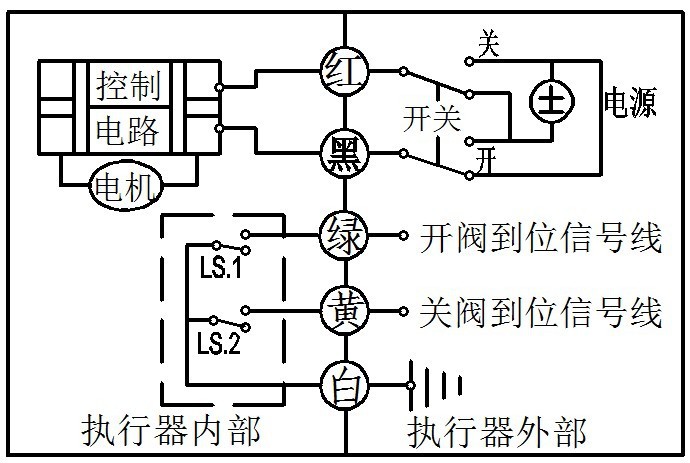

CR3-01（3 線控制）
1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，執行器將順時針轉，閥門打開，開閥到位后自動停止；
3、開關與綠色接通，執行器將逆時針轉，閥門關閉，關閥到位后自動停止；
l 電壓選配： DC12V DC24V
AC24V DC12-24V
l 不得超過電壓工作
CR3-06（3線控制-斷電復位）
一、斷電關閥
1、紅線、綠線接正極，黑線接負極。
2、當綠線開關閉合，執行器將逆時針轉，閥門關閉，關閥到位后自動停止；
3、當綠線開關斷開，執行器將順時針轉，閥門打開，開閥到位后自動停止；
4、斷開外部電源后閥門自動關閉
l 電壓選配： AC24V DC12-24V
l 不得超過電壓工作
二、斷電開閥
1、紅線、綠線接正極，黑線接負極。
2、當綠線開關閉合，執行器將逆時針轉，閥門打開，開閥到位后自動停止；
3、當綠線開關斷開，執行器將順時針轉，閥門關閉，關閥到位后自動停止；
4、斷開外部電源后閥門自動開閥
l 電壓選配： AC24V DC12-24V
l 不得超過電壓工作

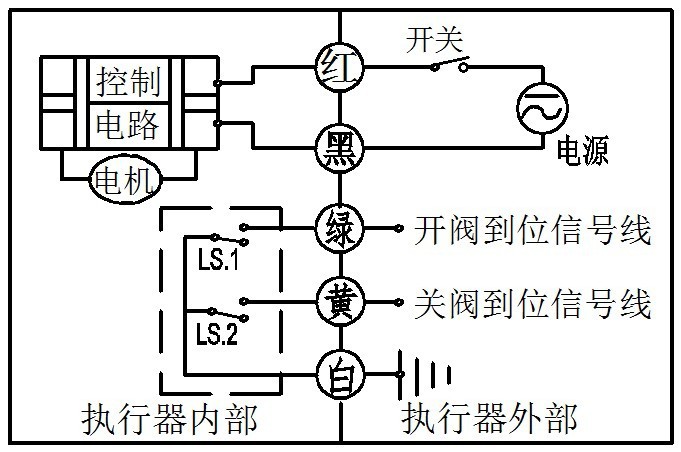

1、紅線、綠線接正極，黑線接負極。
2、開關與紅線接通，執行器將順時針轉，閥門打開，開閥到位后綠線和白線接通，閥門自動停止；
3、開關與綠色接通，執行器將逆時針轉，閥門關閉，關閥到位后黃線和白線接通，閥門自動停止；
l 電壓選配： DC12V DC24V
AC24V DC12-24V
l 不得超過電壓工作
l 反饋帶載能力：1、最大電壓DC36V，AC220V; 2、最大電流為0.4A.

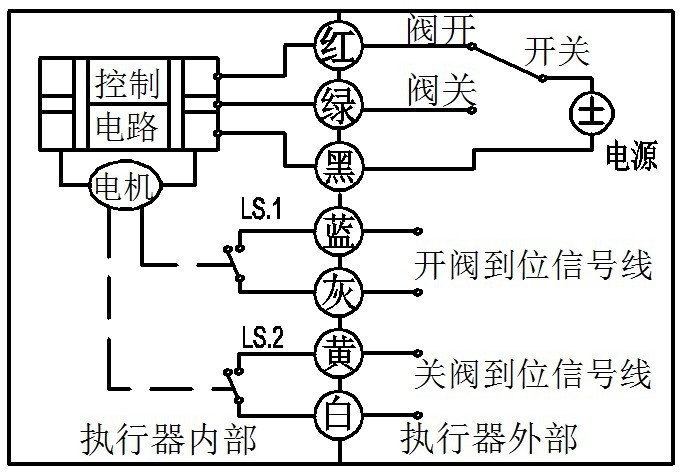

CR706（7線控制）
1、紅線、綠線接正極，黑線接負極。
1、紅線、綠線接正極，黑線接負極。
2、當綠線開關閉合，執行器將逆時針轉 ，閥門打開，開閥到位后綠線和白線接通，閥門自動停止；
3、當綠線開關斷開，執行器將順時針轉 ，閥門關閉，關閥到位后黃線和白線接通，閥門自動停止；
4、斷開外部電源后閥門自動開閥
l 電壓選配： AC24V DC12-24V
不得超過電壓工作
電動衛生級快裝球閥使用特別警示：
1.不能將二臺或多臺電動執行器的動力線并聯，換言之，不能用同一接點去控制多臺電動執行器，否則會造成失控和電機過熱！
2.建議使用Φ6-Φ11電纜線，以確保連接線的安全可靠。將電纜線通過鎖蓋和線鎖，線頭按線路圖固定在線端子上，然后鎖緊線鎖蓋從而固定電纜。如使用與電纜接頭內徑不相適應的電纜，水有可能會從防水電纜接頭進入電動執行器內損壞所有內部零件。
3.使用電纜管時，要采取防水措施。閥門電動執行器安裝位置應該高于電纜管位置，確保水珠不會沿電纜流入電動執行器中。
4.信號線原則上要使用屏蔽線，應當與動力線分開配線。
